設定例：APRESIA(AEOSシリーズ)

レイヤー3

OSPFv2

構成

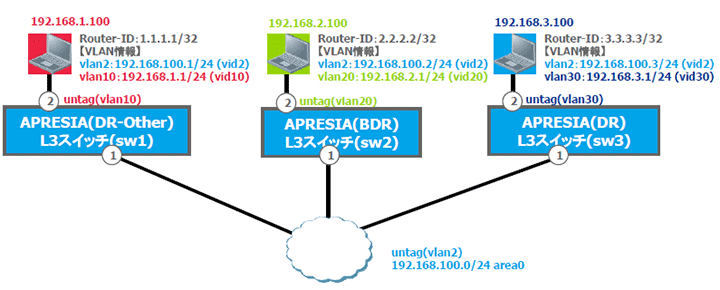

OSPFv2構成イメージ

L3スイッチ(sw1)の設定

AEOS7設定例	コメント
hostname sw1	ホスト名の設定
vlan database vlan 2 name vlan2 vlan 10 name vlan10	VLANの設定
interface port 1 switchport access vlan 2	物理インターフェース(port1)の設定 ※vlan2をun-Tagでアサイン
interface port 2 switchport access vlan 10	物理インターフェース(port2)の設定 ※vlan10をun-Tagでアサイン
interface loopback ip address 1.1.1.1/32	ループバックアドレスの設定
interface vlan 2 ip address 192.168.100.1/24 interface vlan 10 ip address 192.168.1.1/24	VLANアドレスの設定
router ospf 1 network 192.168.100.0/24 area 0 redistribute connected	OSPFプロセスIDの設定 OSPFを有効にするネットワークの設定直接接続された経路の再配布設定

AEOS8設定例	コメント
hostname sw1	ホスト名の設定
vlan database vlan 2 name vlan2 vlan 10 name vlan10	VLANの設定
interface port 1/1 switchport access vlan 2	物理インターフェース(port1)の設定 ※vlan2をun-Tagでアサイン
interface port 1/2 switchport access vlan 10	物理インターフェース(port2)の設定 ※vlan10をun-Tagでアサイン
interface loopback ip address 1.1.1.1/32	ループバックアドレスの設定
interface vlan 2 ip address 192.168.100.1/24 interface vlan 10 ip address 192.168.1.1/24	VLANの設定
router ospf 1 network 192.168.100.0/24 area 0 redistribute connected	OSPFプロセスIDの設定 OSPFを有効にするネットワークの設定直接接続された経路の再配布設定

L3スイッチ(sw2)の設定

AEOS7設定例	コメント
hostname sw2	ホスト名の設定
vlan database vlan 2 name vlan2 vlan 20 name vlan20	VLANの設定
interface port 1 switchport access vlan 2	物理インターフェース(port1)の設定 ※vlan2をun-Tagでアサイン
interface port 2 switchport access vlan 20	物理インターフェース(port2)の設定 ※vlan20をun-Tagでアサイン
interface loopback ip address 2.2.2.2/32	ループバックアドレスの設定
interface vlan 2 ip address 192.168.100.2/24 interface vlan 20 ip address 192.168.2.1/24	VLANアドレスの設定
router ospf 1 network 192.168.100.0/24 area 0 redistribute connected	OSPFプロセスIDの設定 OSPFを有効にするネットワークの設定直接接続された経路の再配布設定

AEOS8設定例	コメント
hostname sw2	ホスト名の設定
vlan database vlan 2 name vlan2 vlan 20 name vlan20	VLANの設定
interface port 1/1 switchport access vlan 2	物理インターフェース(port1)の設定 ※vlan2をun-Tagでアサイン
interface port 1/2 switchport access vlan 20	物理インターフェース(port2)の設定 ※vlan20をun-Tagでアサイン
interface loopback ip address 2.2.2.2/32	ループバックアドレスの設定
interface vlan 2 ip address 192.168.100.2/24 interface vlan 20 ip address 192.168.2.1/24	VLANの設定
router ospf 1 network 192.168.100.0/24 area 0 redistribute connected	OSPFプロセスIDの設定 OSPFを有効にするネットワークの設定直接接続された経路の再配布設定

L3スイッチ(sw3)の設定

AEOS7設定例	コメント
hostname sw3	ホスト名の設定
vlan database vlan 2 name vlan2 vlan 30 name vlan30	VLANの設定
interface port 1 switchport access vlan 2	物理インターフェース(port1)の設定 ※vlan2をun-Tagでアサイン
interface port 2 switchport access vlan 30	物理インターフェース(port2)の設定 ※vlan30をun-Tagでアサイン
interface loopback ip address 3.3.3.3/32	ループバックアドレスの設定
interface vlan 2 ip address 192.168.100.3/24 interface vlan 30 ip address 192.168.3.1/24	VLANアドレスの設定
router ospf 1 network 192.168.100.0/24 area 0 redistribute connected	OSPFプロセスIDの設定 OSPFを有効にするネットワークの設定直接接続された経路の再配布設定

AEOS8設定例	コメント
hostname sw3	ホスト名の設定
vlan database vlan 2 name vlan2 vlan 30 name vlan30	VLANの設定
interface port 1/1 switchport access vlan 2	物理インターフェース(port1)の設定 ※vlan2をun-Tagでアサイン
interface port 1/2 switchport access vlan 30	物理インターフェース(port2)の設定 ※vlan30をun-Tagでアサイン
interface loopback ip address 3.3.3.3/32	ループバックアドレスの設定
interface vlan 2 ip address 192.168.100.3/24 interface vlan 30 ip address 192.168.3.1/24	VLANの設定
router ospf 1 network 192.168.100.0/24 area 0 redistribute connected	OSPFプロセスIDの設定 OSPFを有効にするネットワークの設定直接接続された経路の再配布設定

NPシリーズユーザーズガイド

OSPFv2の設定例
