ルートマップの機能説明

ルートマップは、パケットやルートを選択するための条件、および条件に合致したルートに対する処理の実行を定義します。ルートマップはroute-mapコマンドで作成し、条件はmatchコマンド、処理はsetコマンドで定義します。

ルートマップは、ポリシーベースルーティングおよびルーティングプロトコル（RIP、OSPF）のルートの再配布で、ルートを操作するために使用します。

ルートマップには、定義した条件に合致したパケットやルートを「許可」するか、またはルートを「拒否」するかの処理を設定します。許可する場合は、ルートマップ作成時に route-mapコマンドでpermitパラメーターを指定します。拒否する場合は、denyパラメーターを指定します。

permitパラメーターを指定した場合、条件に合致するパケットやルートが許可され、指定した処理が実行されます。

denyパラメーターを指定した場合、条件に合致するルートが破棄されます。

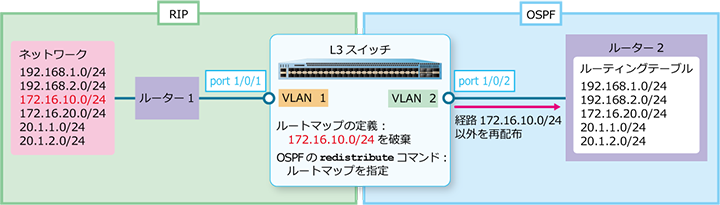

下図の例では、RIPで受信した経路のうち、172.16.10.0/24宛ての経路を拒否（破棄）するという処理を定義したルートマップをOSPFのredistributeコマンドで指定し、必要なルートをOSPF側に再配信します。

ルートマップによる特定経路の拒否

シーケンスと処理の順番

ルートマップに定義する条件や処理は、シーケンスで管理されます。シーケンスは、route-mapコマンドを使用するごとに作成され、シーケンス番号によって管理します。シーケンス番号は、route-mapコマンド使用時に指定します。

ポリシーベースルーティングやルーティングプロトコルからルートマップが参照される際、シーケンス番号が小さいシーケンスから確認され、条件が合致した時点で処理が実行されます。

シーケンスと処理の順番

条件の定義（matchコマンド）

ルートマップを使用したルーティングやルートの再配布では、条件となる対象のパケットやルートをmatchコマンドで定義します。

定義できる条件は、以下のとおりです。

• 送信インターフェース
• 標準IP／標準IPv6アクセスリストに基づいたルート
• 標準IP／標準IPv6アクセスリストに基づいたネクストホップ
• 標準IPアクセスリストに基づいたルートの送信元ルーターのIPアドレス
• ルートのメトリック
• OSPFルートタイプ

処理の定義（setコマンド）

matchコマンドで定義した条件に合致したパケットやルートの処理は、setコマンドで定義します。

定義できる処理は、以下のとおりです。

• デフォルトのネクストホップのIPv4/IPv6アドレス
• ネクストホップのIPv4/IPv6アドレス
• IPヘッダー内の優先度（ポリシーベースルーティングのIPv4/IPv6パケットで使用）
• ルートのメトリックの変更
• OSPF AS外部ルートのタイプの設定

route-mapコマンドでdenyパラメーターを指定した場合、パケットやルートは拒否されるため、処理すべきものが存在しません。そのため、route-mapコマンドでdenyパラメーターを指定した場合は、setコマンドを定義しないでください。
