LLDPの構成例と設定例

LLDPを有効化し、LLDPDU送信間隔や、通知する情報を設定する場合の構成例と設定例を示します。

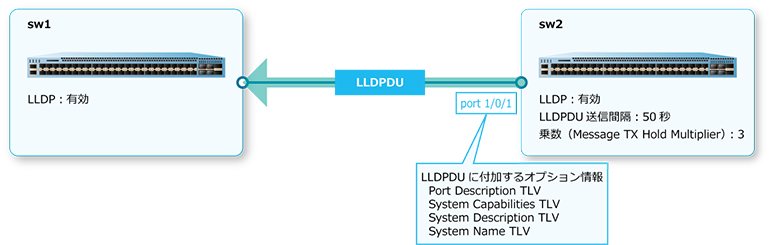

LLDPを有効化する場合の構成例

• 受信側の装置全体のLLDPを有効化します。

  sw1# configure terminal
  sw1(config)# lldp run
  sw1(config)# end
  sw1#

• 送信側の装置全体のLLDPを有効化します。

  sw2# configure terminal
  sw2(config)# lldp run
  sw2(config)#

• ポート1/0/1で、［Port Description TLV］、［System Capabilities TLV］、［System Description TLV］、［System Name TLV］をLLDPDUに付加するように設定します。パラメーターを指定しないでlldp tlv-selectコマンドを実行すると、すべてのパラメーターが有効になります。

  sw2(config)# interface port 1/0/1
  sw2(config-if-port)# lldp tlv-select
  sw2(config-if-port)# exit
  sw2(config)#

• LLDPDU送信間隔を［50秒］に設定し、LLDPDUのTTL値を決定するための乗数を［3］に設定します。

  sw2(config)# lldp tx-interval 50
  sw2(config)# lldp hold-multiplier 3
  sw2(config)# end
  sw2#
