Webアクセス拒否通知の構成例と設定例

Webアクセス拒否通知の構成例と設定例を示します。

Webアクセス拒否通知の設定例（実IPv4アドレス）

Webアクセス拒否通知の対象端末が所属するVLANのVLANインターフェースにIPv4アドレスが設定されていて、そのIPv4アドレスで応答処理をする場合の構成例と設定例を示します。

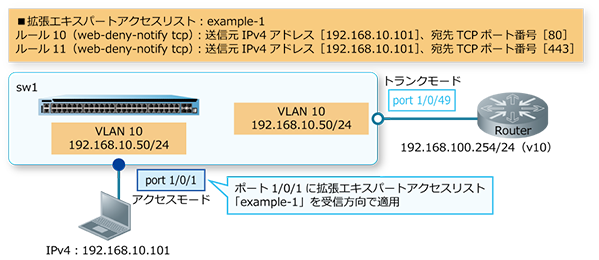

Webアクセス拒否通知の構成例（実IPv4アドレス）

  • VLAN 10を作成し、構成例のようにVLANを割り当てます。
    sw1# configure terminal
sw1(config)# vlan 10
sw1(config-vlan)# exit
sw1(config)#
sw1(config)# interface port 1/0/1
sw1(config-if-port)# switchport mode access
sw1(config-if-port)# switchport access vlan 10
sw1(config-if-port)# exit
sw1(config)#
sw1(config)# interface port 1/0/49
sw1(config-if-port)# switchport mode trunk
sw1(config-if-port)# switchport trunk allowed vlan 10
sw1(config-if-port)# exit
sw1(config)#
  • VLAN 10インターフェースにIPv4アドレス［192.168.10.50/24］を設定します。
    sw1(config)# interface vlan 10
sw1(config-if-vlan)# ip address 192.168.10.50/24
sw1(config-if-vlan)# exit
sw1(config)#
  • Webアクセス拒否通知のための拡張エキスパートアクセスリスト［example-1］を作成し、以下のルールを設定します。

    ルール10（web-deny-notify tcp）：送信元IPv4アドレス［192.168.10.101］、宛先TCPポート番号［80］

    ルール11（web-deny-notify tcp）：送信元IPv4アドレス［192.168.10.101］、宛先TCPポート番号［443］

    sw1(config)# expert access-list extended example-1
sw1(config-exp-nacl)# 10 web-deny-notify tcp host 192.168.10.101 any any any eq 80
sw1(config-exp-nacl)# 11 web-deny-notify tcp host 192.168.10.101 any any any eq 443
sw1(config-exp-nacl)# exit
sw1(config)#
  • 設定したアクセスリストをポート1/0/1に適用します。
    sw1(config)# interface port 1/0/1
sw1(config-if-port)# expert access-group example-1 in
sw1(config-if-port)# end
sw1#
  • 実施後のWebアクセス拒否通知関連の設定を以下に抜粋します。
    # ACL

expert access-list extended example-1 9999
 10 web-deny-notify tcp host 192.168.10.101 any any any eq http
 11 web-deny-notify tcp host 192.168.10.101 any any any eq 443
interface port 1/0/1
 expert access-group example-1 in

Webアクセス拒否通知の設定例（仮想IPv4アドレス）

Web認証のweb-authentication http-ip ipv4コマンドを利用して仮想IPv4アドレスを設定し、その仮想IPv4アドレスで応答処理をする場合の構成例と設定例を示します。また、この設定例では、対象端末からのIPv4パケットを破棄するエントリーも設定しています。

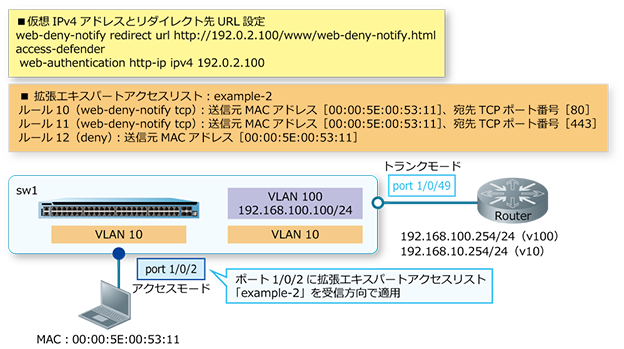

Webアクセス拒否通知の構成例（仮想IPv4アドレス）

  • VLAN 10、VLAN 100 を作成し、構成例のようにVLANを割り当てます。
    sw1# configure terminal
sw1(config)# vlan 10,100
sw1(config-vlan)# exit
sw1(config)#
sw1(config)# interface port 1/0/2
sw1(config-if-port)# switchport mode access
sw1(config-if-port)# switchport access vlan 10
sw1(config-if-port)# exit
sw1(config)#
sw1(config)# interface port 1/0/49
sw1(config-if-port)# switchport mode trunk
sw1(config-if-port)# switchport trunk allowed vlan 10,100
sw1(config-if-port)# exit
sw1(config)#
  • VLAN 100インターフェースに管理用IPv4アドレス［192.168.100.100/24］を設定します。
    sw1(config)# interface vlan 100
sw1(config-if-vlan)# ip address 192.168.100.100/24
sw1(config-if-vlan)# exit
sw1(config)#
  • Web認証のweb-authentication http-ip ipv4コマンドを利用して仮想IPv4アドレス［192.0.2.100］を設定します。
    sw1(config)# access-defender
sw1(config-a-def)# web-authentication http-ip ipv4 192.0.2.100
sw1(config-a-def)# exit
sw1(config)#
  • Webアクセス拒否通知のためのリダイレクト先URLを［http://192.0.2.100/www/web-deny-notify.html］に設定します。
    sw1(config)# web-deny-notify redirect url http://192.0.2.100/www/web-deny-notify.html
sw1(config)#
  • Webアクセス拒否通知のための拡張エキスパートアクセスリスト［example-2］を作成し、以下のルールを設定します。

    ルール10（web-deny-notify tcp）：送信元MACアドレス［00:00:5E:00:53:11］、宛先TCPポート番号［80］

    ルール11（web-deny-notify tcp）：送信元MACアドレス［00:00:5E:00:53:11］、宛先TCPポート番号［443］

    ルール12（deny）：送信元MACアドレス［00:00:5E:00:53:11］

    sw1(config)# expert access-list extended example-2
sw1(config-exp-nacl)# 10 web-deny-notify tcp any host 0000.5e00.5311 any any eq 80
sw1(config-exp-nacl)# 11 web-deny-notify tcp any host 0000.5e00.5311 any any eq 443
sw1(config-exp-nacl)# 12 deny any host 0000.5e00.5311 any any
sw1(config-exp-nacl)# exit
sw1(config)#
  • 設定したアクセスリストをポート1/0/2に適用します。
    sw1(config)# interface port 1/0/2
sw1(config-if-port)# expert access-group example-2 in
sw1(config-if-port)# end
sw1#
  • 実施後のWebアクセス拒否通知関連の設定を以下に抜粋します。
    # ACL

expert access-list extended example-2 9999
 10 web-deny-notify tcp any host 00-00-5E-00-53-11 any any eq http
 11 web-deny-notify tcp any host 00-00-5E-00-53-11 any any eq 443
 12 deny any host 00-00-5E-00-53-11 any any
interface port 1/0/2
 expert access-group example-2 in

# WEB-AUTHENTICATION

web-deny-notify redirect url http://192.0.2.100/www/web-deny-notify.html
access-defender
 web-authentication http-ip ipv4 192.0.2.100
