WDM フィルターカード

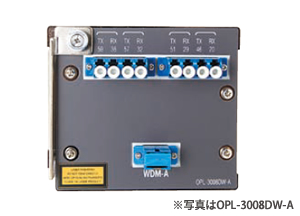

		OPL-3008DW-A	OPL-3008DW-B
分類		8波1芯双方向DWDMカード
構成		MUX/Demux
チャネル数		8
ポート数	WDM	1
	Tributary	8
コネクター	WDM	SC　※1
	Tributary	LC　※1
光ファイバー	WDM	SMF/DSF　※2
	Tributary	SMF
挿入損失		最大4dB　※5
使用波長	波長数	8
	波長帯	ITU-T DWDMグリッド 100GHz間隔 Grid59(1530.33nm) Grid57(1531.90nm) Grid51(1536.61nm) Grid46(1540.56nm) Grid36(1548.51nm) Grid32(1551.72nm) Grid29(1554.13nm) Grid20(1561.42nm)
対向機器		OPL-3008DW-B OPL-3108DW（ポートWDM)	OPL-3008DW-A OPL-3108DW（ポートWDM)
接続機器		-	-
補足		※1 コネクターは、SPC, UPC, AdPC研磨等の低反射タイプのものをご使用ください。 ※2 DSFファイバーと接続した場合、挿入損失が仕様値よりも増加する場合があります。 ※3 OPL-3002CWを対向接続した場合の合計損失です。 ※4 OPL-3104DW-AとOPL-3104DW-Bを対向接続した場合の合計損失です。 ※5 OPL-3008DW-AとOPL-3008DW-Bを対向接続した場合の合計損失です。 ※6 OPL-3016DW-AとOPL-3016DW-Bを対向接続した場合の合計損失です。 ※7 WDM-AとWDM-B （MUXとDEMUX） を対向接続した場合の合計損失です。 ※8 MUXあるいはDemuxのいずれかと、1芯化部の2カ所の合計損失です。 ※9 1芯化部2か所の合計損失です。 ※10 分岐ポートはWORKポート、プロテクションポート各１ポートで構成されます。 ※11 OPL-5001DW-61を対向接続した場合の合計損失です。
