40G関連情報

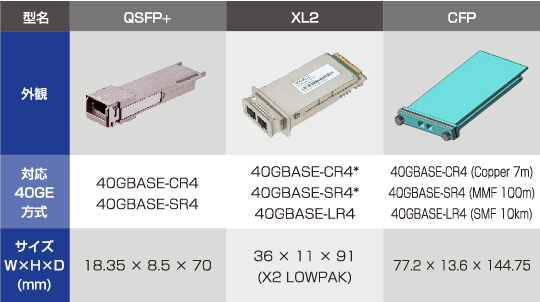

40Gイーサネット 光トランシーバ比較
* 当面はLR4のみサポート
大きさのイメージ比較
IEEE802.3ba 40G/100Gイーサ物理層仕様
- 全二重通信のみのサポート
- イーサネットフレームのフォーマット維持
- 伝送速度: 40Gbpsと100Gbpsの2種類
- 伝送媒体と伝送距離
40G/100G伝送方式マルチモードファイバ
マルチモードファイバ(MMF)向け方式
- 方式概要: パラレル・ファイバ(MPO)による並列伝送方式
- 100Gイーサ: 10Gbps × 10ch 並列伝送
- 40Gイーサ: 10Gbps × 4ch並列伝送
- 最大距離: 100m
- データセンタ内の接続を想定
レーザ安全性Class分類
| 波長および ファイバ種類 |
クラス分け(パワー限界値) | ||
|---|---|---|---|
| Class 1 | Class 1M | Class 3B | |
| 850nm MMF | -1.1dBm | +8.9dBm | +27dBm |
| 1310nm SMF | +12dBm | +16.3dBm | +27dBm |
| 1550nm SMF | +10dBm | +21.3dBm | +27dBm |
| 解説 | 安全 | 望遠鏡・双眼鏡・ルーペなどの光学器具で見なければ安全 | 目や皮膚に直接レーザが照射されると危険 |
| 説明ラベル | クラス1 レーザ製品 | レーザ放射光学器具で直接ビームを見ないこと クラス1Mレーザ製品 | レーザ放射 ビームの被爆を避けること クラス3Bレーザ製品 |
| 製品例 | ほとんどのEthernet光規格 | 40GBASE-SR / 100GBASE-SR10 / XLGMC-1001 / 低出力の光アンプ | 光アンプ等 |
