ポートリダンダントの構成例と設定例

ポートリダンダントを利用する場合の構成例と設定例を示します。

MACアドレス再学習フレームを使用する場合

MACアドレス再学習フレームの送信を有効にしたポートリダンダントを使用する場合の構成例と設定例を示します。本設定例では、sw1の設定例のみ示します。

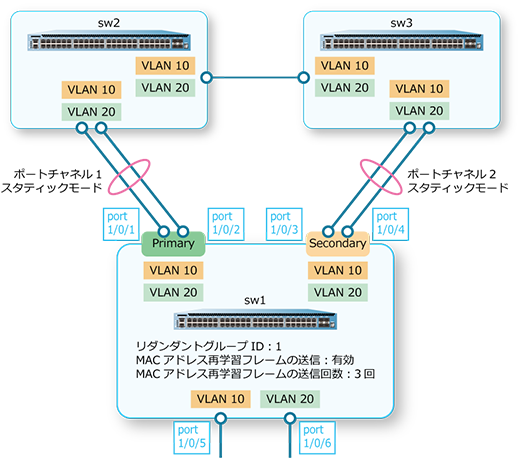

MACアドレス再学習フレームを使用する場合の構成例

VLAN 10およびVLAN 20を作成します。

sw1# configure terminal
sw1(config)# vlan 10,20
sw1(config-vlan)# exit
sw1(config)#

ポート1/0/1およびポート1/0/2をチャネルグループID［1］のメンバーポートに、スタティックモードで設定します。また、ポート1/0/3およびポート1/0/4をチャネルグループID［2］のメンバーポートに、スタティックモードで設定します。
```
sw1(config)# interface range port 1/0/1-2
sw1(config-if-port-range)# channel-group 1 mode on
sw1(config-if-port-range)# exit
sw1(config)# interface range port 1/0/3-4
sw1(config-if-port-range)# channel-group 2 mode on
sw1(config-if-port-range)# exit
sw1(config)#
```

チャネルグループ1およびチャネルグループ2をトランクポートとして設定し、トランクポートに［VLAN 10］および［VLAN 20］を割り当てます。

sw1(config)# interface port-channel 1
sw1(config-if-port-channel)# switchport mode trunk
sw1(config-if-port-channel)# switchport trunk allowed vlan 10,20
sw1(config-if-port-channel)# exit
sw1(config)# interface port-channel 2
sw1(config-if-port-channel)# switchport mode trunk
sw1(config-if-port-channel)# switchport trunk allowed vlan 10,20
sw1(config-if-port-channel)# exit
sw1(config)#

ポート1/0/5をアクセスポートとして設定し、アクセスポートに［VLAN 10］を割り当てます。また、ポート1/0/6をアクセスポートとして設定し、アクセスポートに［VLAN 20］を割り当てます。
```
sw1(config)# interface port 1/0/5
sw1(config-if-port)# switchport access vlan 10
sw1(config-if-port)# exit
sw1(config)# interface port 1/0/6
sw1(config-if-port)# switchport access vlan 20
sw1(config-if-port)# exit
sw1(config)#
```

リダンダントグループID［1］のPrimaryポートにチャネルグループ1を、Secondaryポートにチャネルグループ2を割り当てます。

sw1(config)# interface port-channel 1
sw1(config-if-port-channel)# redundant group-number 1 primary
sw1(config-if-port-channel)# exit
sw1(config)# interface port-channel 2
sw1(config-if-port-channel)# redundant group-number 1 secondary
sw1(config-if-port-channel)# exit
sw1(config)#

MACアドレス再学習フレームの送信を、送信回数［3回］で有効にします。
```
sw1(config)# redundant mac-address-table-update count 3
sw1(config)# end
sw1#
```

FDBフラッシュフレームを使用する場合

FDBフラッシュフレームの送信を有効にしたポートリダンダントを使用する場合の構成例と設定例を示します。

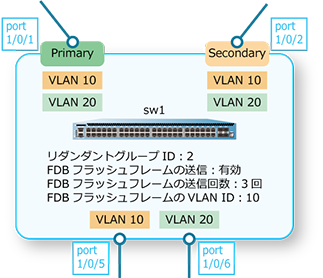

FDBフラッシュフレームを使用する場合の構成例

FDBフラッシュフレームを使用する場合：sw1の設定例

VLAN 10およびVLAN 20を作成します。

sw1# configure terminal
sw1(config)# vlan 10,20
sw1(config-vlan)# exit
sw1(config)#

ポート1/0/1およびポート1/0/2をトランクポートとして設定し、トランクポートに［VLAN 10］および［VLAN 20］を割り当てます。

sw1(config)# interface port 1/0/1
sw1(config-if-port)# switchport mode trunk
sw1(config-if-port)# switchport trunk allowed vlan 10,20
sw1(config-if-port)# exit
sw1(config)# interface port 1/0/2
sw1(config-if-port)# switchport mode trunk
sw1(config-if-port)# switchport trunk allowed vlan 10,20
sw1(config-if-port)# exit
sw1(config)#

ポート1/0/5をアクセスポートとして設定し、アクセスポートに［VLAN 10］を割り当てます。また、ポート1/0/6をアクセスポートとして設定し、アクセスポートに［VLAN 20］を割り当てます。
```
sw1(config)# interface port 1/0/5
sw1(config-if-port)# switchport access vlan 10
sw1(config-if-port)# exit
sw1(config)# interface port 1/0/6
sw1(config-if-port)# switchport access vlan 20
sw1(config-if-port)# exit
sw1(config)#
```

リダンダントグループID［2］のPrimaryポートにポート1/0/1を、Secondaryポートにポート1/0/2を割り当てます。

sw1(config)# interface port 1/0/1
sw1(config-if-port)# redundant group-number 2 primary
sw1(config-if-port)# exit
sw1(config)# interface port 1/0/2
sw1(config-if-port)# redundant group-number 2 secondary
sw1(config-if-port)# exit
sw1(config)#

FDBフラッシュフレームのVLAN IDを［VLAN 10］に設定します。
```
sw1(config)# redundant fdb-flush vid 10
sw1(config)#
```
FDBフラッシュフレームの送信を、送信回数［3回］で有効にします。
```
sw1(config)# redundant fdb-flush send enable count 3
sw1(config)# end
sw1#
```

FDBフラッシュフレームを使用する場合：sw2の設定例

VLAN 10およびVLAN 20を作成します。

sw2# configure terminal
sw2(config)# vlan 10,20
sw2(config-vlan)# exit
sw2(config)#

ポート1/0/1およびポート1/0/2をトランクポートとして設定し、トランクポートに［VLAN 10］および［VLAN 20］を割り当てます。

sw2(config)# interface port 1/0/1
sw2(config-if-port)# switchport mode trunk
sw2(config-if-port)# switchport trunk allowed vlan 10,20
sw2(config-if-port)# exit
sw2(config)# interface port 1/0/2
sw2(config-if-port)# switchport mode trunk
sw2(config-if-port)# switchport trunk allowed vlan 10,20
sw2(config-if-port)# exit
sw2(config)#

FDBフラッシュフレームの受信機能を有効にします。

sw2(config)# redundant fdb-flush receive enable
sw2(config)# end
sw2#

FDBフラッシュフレームを使用する場合：sw3の設定例

VLAN 10およびVLAN 20を作成します。

sw3# configure terminal
sw3(config)# vlan 10,20
sw3(config-vlan)# exit
sw3(config)#

ポート1/0/1およびポート1/0/2をトランクポートとして設定し、トランクポートに［VLAN 10］および［VLAN 20］を割り当てます。

sw3(config)# interface port 1/0/1
sw3(config-if-port)# switchport mode trunk
sw3(config-if-port)# switchport trunk allowed vlan 10,20
sw3(config-if-port)# exit
sw3(config)# interface port 1/0/2
sw3(config-if-port)# switchport mode trunk
sw3(config-if-port)# switchport trunk allowed vlan 10,20
sw3(config-if-port)# exit
sw3(config)#

FDBフラッシュフレームの受信機能を有効にします。

sw3(config)# redundant fdb-flush receive enable
sw3(config)# end
sw3#

特定のフレーム受信でMACアドレステーブルをクリアする場合

特定の宛先MACアドレスのフレーム受信によって、MACアドレステーブルをクリアする場合の構成例と設定例を示します。

特定のフレーム受信でMACアドレステーブルをクリアする場合の構成例

FDBフラッシュフレームの宛先MACアドレスを［01:00:5E:90:10:00］に設定します。
```
sw1# configure terminal
sw1(config)# redundant fdb-flush dst-mac 01:00:5e:90:10:00
sw1(config)#
```

FDBフラッシュフレームの受信を有効にします。

sw1(config)# redundant fdb-flush receive enable
sw1(config)# end
sw1#
