SNMPの機能説明

SNMP（Simple Network Management Protocol）は、ネットワークデバイスを管理するためのプロトコルです。トランスポート層のプロトコルには、UDP（ポート番号161および162）を使用します。

SNMPでは、ネットワークデバイスを管理するための装置をSNMPマネージャと呼び、管理されるネットワークデバイスをSNMPエージェントと呼びます。

SNMPマネージャ／SNMPエージェント

SNMPエージェント

SNMPエージェントを有効に設定すると、以下の2種類の方式を使用して、ネットワークデバイスの情報を送受信できます。

• SNMP GetRequest/SNMP GetResponse
• SNMPトラップ

SNMPエージェントを有効に設定するには、snmp-serverコマンドを使用します。

SNMPエージェントに設定できる基本的な情報は以下のとおりです。（）内は使用するコマンドです。

• 装置名（snmp-server nameコマンド）
• 設置場所情報（snmp-server locationコマンド）
• 障害発生時の連絡先情報（snmp-server contactコマンド）
• UDPポート番号（snmp-server service-portコマンド）
• ブロードキャストアドレス宛てのSNMP GetRequestに対する応答設定（snmp-server response broadcast-requestコマンド）
• SNMPコミュニティー（snmp-server communityコマンド）
• SNMPユーザー（snmp-server userコマンド）
• SNMPグループ（snmp-server groupコマンド）

SNMPコミュニティーは、SNMPマネージャが情報を読み書きできるSNMPエージェントの集合を表します。同一のSNMPコミュニティーに所属するSNMPエージェントの情報は、SNMPマネージャから読み書きできるため、SNMPv1およびSNMPv2cでは、認証情報として使用されます。

SNMPコミュニティー

SNMPコミュニティーは、snmp-server communityコマンドで作成します。

アクセスを許可するSNMPマネージャーを制限する場合は、snmp-server communityコマンドのaccessパラメーターを使用します。accessパラメーターには、標準IPアクセスリストまたは標準IPv6アクセスリストを指定します。アクセスリストでpermitを指定されたエントリーはアクセスが許可され、denyを指定されたエントリーはアクセスが拒否されます。なお、いずれのエントリーにもマッチしない場合はアクセスが拒否されます。

SNMPエージェントのMIBへアクセスする際に、SNMPユーザー名を指定するように設定することで、セキュリティーを確保できます。また、SNMPグループを設定すると、SNMPユーザーごとにSNMPエージェントのMIB（OIDツリー）へのアクセス権を設定できます。

SNMPユーザーは、SNMPv3でSNMPエージェントのMIBへアクセスするための認証情報です。SNMPエージェントとして動作させる装置に、以下の情報を設定します。

• ユーザー名
• グループ名
• SNMPバージョン
• セキュリティーレベル
• 認証パスワード
• SNMPトラップの暗号化パスワード
• 標準IPアクセスリスト

SNMPグループでは、SNMPユーザーに関連付けるSNMPビューを設定します。

SNMPのバージョンごとに、SNMPビュー（読み取り用ビュー、書き込み用ビュー、および通知用ビュー）を設定できます。SNMPv3の場合は、認証および暗号化の要否を設定できます。

たとえば、SNMPエージェントに、SNMPユーザー：user1でアクセスしたときに限り、SNMPビュー：restrictedに設定したOIDツリーの読み取りと、通知を許可する場合は、以下のように設定します。

SNMPユーザー／SNMPグループ

SNMPユーザーは、snmp-server userコマンドで作成します。SNMPグループは、snmp-server groupコマンドで設定します。

アクセスを許可するSNMPマネージャーを制限する場合は、snmp-server userコマンドのaccessパラメーターを使用します。accessパラメーターには、標準IPアクセスリストまたは標準IPv6アクセスリストを指定します。アクセスリストでpermitを指定されたエントリーはアクセスが許可され、denyを指定されたエントリーはアクセスが拒否されます。なお、いずれのエントリーにもマッチしない場合はアクセスが拒否されます。

SNMP GetRequest/SNMP GetResponse

SNMPマネージャからSNMPエージェントに情報を要求する際は、SNMP GetRequestを送信し、SNMPエージェントから情報を返送する際は、SNMP GetResponseを送信します。

SNMP GetRequest/SNMP GetResponseの概要

SNMPマネージャが要求できる情報は、SNMPエージェントのMIB（Management Information Base）に格納されている情報のうち、SNMPビューでアクセスできるように設定されている情報です。

MIBは、SNMPエージェントの情報が蓄積されるツリー構造のデータベースです。MIB内の情報の種類は、OID（Object ID）を使用して特定します。OIDは、下図のようにツリーの頂上からたどって、目的の情報までの経路を表したものです。たとえば、装置の説明が登録されているオブジェクト（sysDescr）のOIDは「1.3.6.1.2.1.1.1」または「iso.org.dod.internet.mgmt.mib-2.system.sysDescr」と表します。

MIBの概要

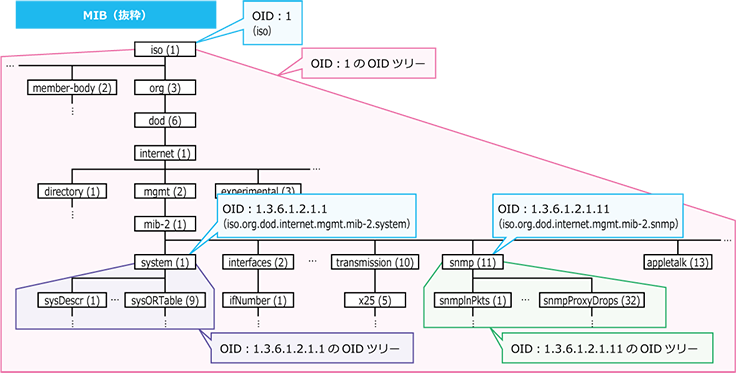

SNMPビューは、SNMPマネージャがアクセスできるOIDツリーを制限するために作成します。OIDツリーは、指定したOIDを頂点とし、それ以下のオブジェクトをすべて含むツリーを指します。

OIDツリー

初期設定では、以下のSNMPビューが設定されています。

restrictedビュー

以下のOIDツリーにアクセスできます。

• 1.3.6.1.2.1.1（Systemグループ）を含む
• 1.3.6.1.2.1.11（SNMPグループ）を含む
• 1.3.6.1.6.3.10.2.1（SNMP Engineグループ）を含む
• 1.3.6.1.6.3.11.2.1（SNMP MPD MIBグループ）を含む
• 1.3.6.1.6.3.15.1.1（SNMP USER BASED SM MIBグループ）を含む

CommunityViewビュー

以下のすべてのOIDツリーにアクセスできます。

• 1（すべてのOID）を含む
• 1.3.6.1.6.3（SNMPモジュール）を除く
• 1.3.6.1.6.3.1（SNMP MIBモジュール）を含む

補 足

1.3.6.1.6.3（SNMPモジュール）には、1.3.6.1.6.3.1（SNMP MIBモジュール）以外に、1.3.6.1.6.3.10から1.3.6.1.6.3.20が含まれています。したがって、初期設定のCommunityViewビューでは、1.3.6.1.6.3.10から1.3.6.1.6.3.20にはアクセスできません。

SNMPビューは、snmp-server viewコマンドで作成します。

SNMPトラップ

SNMP GetRequest/SNMP GetResponseとは異なり、SNMPエージェントに問題が発生した場合など、SNMPマネージャから要求されていないときに、SNMPエージェントからSNMPマネージャに向けてデバイスの状態変更などを通知する際は、SNMPトラップを送信します。

SNMPトラップの概要

SNMPトラップを使用するには、SNMPトラップのグローバル設定を有効に設定します。SNMPトラップのグローバル設定はsnmp-server enable trapsコマンドで設定します。なお、SNMPトラップの種別ごとの有効／無効設定がある場合は、そちらも有効に設定する必要があります。

いくつかのSNMPトラップでは、種別ごとにSNMPトラップの有効／無効を設定できます。対応する有効／無効設定がない場合は、SNMPトラップのグローバル設定を有効にするとSNMPトラップも有効になります。

SNMPトラップの種別ごとの有効／無効設定を以下に示します。

リンクアップ通知

インターフェースがリンクアップしたことを通知するSNMPトラップの有効／無効は、snmp-server enable traps snmp linkupコマンドで設定します。

リンクダウン通知

インターフェースがリンクダウンしたことを通知するSNMPトラップの有効／無効は、snmp-server enable traps snmp linkdownコマンドで設定します。

補 足

リンクアップ通知／リンクダウン通知は、snmp trap link-statusコマンドを使用して、ポートごとに有効／無効を設定できます。

SNMP認証失敗通知

SNMP認証が失敗したことを通知するSNMPトラップの有効／無効は、snmp-server enable traps snmp authenticationコマンドで設定します。

コールドスタート通知

装置が電源供給の停止状態から起動したことを通知するSNMPトラップの有効／無効は、snmp-server enable traps snmp coldstartコマンドで設定します。

ウォームスタート通知

装置が電源供給の停止を伴わずに再起動したことを通知するSNMPトラップの有効／無効は、snmp-server enable traps snmp warmstartコマンドで設定します。

RMON機能の通知

RMON機能の上昇しきい値イベント、下降しきい値イベントが発生したことを通知するSNMPトラップの有効／無効は、snmp-server enable traps rmon rising-alarm / falling-alarmコマンドで設定します。

LLDP機能の通知

LLDPで収集した他機器の情報が変化したことを通知するSNMPトラップの有効／無効は、snmp-server enable traps lldpコマンドで設定します。lldp notification enableコマンドを使用して、インターフェースごとに有効／無効を設定できます。

LLDP-MED機能の通知

LLDP-MED対応機器がインターフェースに接続されたこと、および接続が解除されたことを通知するSNMPトラップの有効／無効は、snmp-server enable traps lldp medコマンドで設定します。lldp med notification enableコマンドを使用して、インターフェースごとに有効／無効を設定できます。

スパニングツリープロトコル機能の通知

スパニングツリープロトコル機能で、新たにルートブリッジが選出されたことを通知するSNMPトラップの有効／無効は、snmp-server enable traps stp new-rootコマンドで設定します。トポロジーが変更されたことを通知するSNMPトラップの有効／無効は、snmp-server enable traps stp topology-chgコマンドで設定します。

VRRPv2機能の通知

VRRPv2機能で、認証が失敗したことを通知するSNMPトラップの有効／無効は、snmp-server enable traps vrrp auth-failコマンドで設定します。マスターが変更されたことを通知するSNMPトラップの有効／無効は、snmp-server enable traps vrrp new-masterコマンドで設定します。

環境モニタリング通知（装置のファン、電源、温度）

装置のファン、電源、温度関連のSNMPトラップの有効／無効は、snmp-server enable traps environment fan / power / temperatureコマンドで設定します。

システムメモリー使用率監視機能の通知

システムメモリー使用率監視機能のSNMPトラップの有効／無効は、snmp-server enable traps environment memoryコマンドで設定します。

装置のシステム状態関連の通知

装置のシステム状態関連のSNMPトラップの有効／無効は、snmp-server enable traps environment health-statusコマンドで設定します。

スタック機能の通知

スタック機能のSNMPトラップの有効／無効は、snmp-server enable traps stackコマンドで設定します。

CPU使用率監視機能の通知

CPU使用率監視機能のSNMPトラップの有効／無効は、snmp-server enable traps cpu-protectコマンドで設定します。

光トランシーバー関連の通知

光トランシーバー関連のSNMPトラップの有効／無効は、snmp-server enable traps sfpコマンドで設定します。

PoE機能の通知

PoE機能のSNMPトラップの有効／無効は、snmp-server enable traps poeコマンドで設定します。

ストームコントロール機能の通知

ストームコントロール機能のSNMPトラップの有効／無効は、snmp-server enable traps storm-controlコマンドで設定します。

メモリーエラー自動復旧機能の通知

メモリーエラー自動復旧機能に関連する通知（ログ、SNMPトラップ）の有効／無効は、memory-error auto-recovery notify disableコマンドで設定します。

CFM機能の通知

CFM機能のSNMPトラップの有効／無効は、snmp-server enable traps cfmコマンドで設定します。

ループ検知機能の通知

ループ検知機能のSNMPトラップの有効／無効は、snmp-server enable traps loop-detectionコマンドで設定します。

MMRP-Plus機能の通知

MMRP-Plus機能のSNMPトラップの有効／無効は、snmp-server enable traps mmrp-plusコマンドで設定します。

SNMPトラップの種別ごとの有効／無効コマンドのサポート状況を以下に示します。〇はリリース当初から有効／無効コマンドをサポートしていることを示します。数値は、途中から有効／無効コマンドをサポートした場合のバージョン情報を示します。-は有効／無効コマンドが未対応なことを、N/Aは対象機能がないことを示します。

SNMPトラップの送信を禁止するポートを設定できます。送信を禁止したポートからは、自装置のSNMPトラップは送信されません。SNMPトラップの送信を禁止するポートを設定するには、snmp-server trap-sending disableコマンドを使用します。

SNMPトラップの送信を禁止するポートの設定

SNMPトラップの宛先（SNMPマネージャ）のIPアドレスまたはIPv6アドレス、SNMPトラップの送信に使用するSNMPのバージョン、認証の有無、暗号化の有無、SNMPコミュニティー、およびUDPポート番号を設定できます。SNMPトラップの宛先は、snmp-server hostコマンドで設定します。

SNMPトラップを送信するIPアドレスを設定できます。SNMPトラップの送信元IPアドレスは、snmp-server source-interface trapsコマンドで設定します。

SNMPv3設定

SNMPv3を利用する場合は、SNMPエンジンIDを設定します。SNMPエンジンIDは、SNMPエージェントを識別する16進数です。SNMPエージェントのプログラムが異なる場合は、異なる値を設定してください。SNMPエンジンIDは、snmp-server engineID localコマンドで設定します。

SNMPコンテキストマッピングテーブル

OSPFv3 MIBを取得する場合に、SNMPコンテキストマッピングテーブルを設定します。SNMPコンテキストマッピングテーブルを設定するには、snmp-server context-mapコマンドを使用します。
