DWDMユニット

16波1芯双方向DWDMユニット

OPX-3016DW-A、OPX-3016DW-B 販売終了(2022年2月28日)

型式:OPX-3016DW-A、OPX-3016DW-B

オープン価格

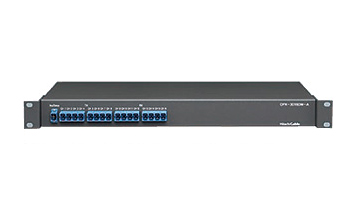

OPX-3016DW

型式OPX-3016DW-A
OPX-3016DW-B
分類16波1芯双方向DWDMユニット
構成MUX / Demux:1
チャネル数16
ポート数WDM1
Tributary16
コネクターWDMSC ※1
TributarySC ※1
光ファイバーWDMSMF / DSF ※2
TributarySMF
挿入損失6.5dB ※3
使用波長波長数16
波長帯 ITU-T DWDMグリッド 100GHz間隔
Grid39 (1546.12nm) Grid38 (1546.92nm)
Grid37 (1547.72nm) Grid36 (1548.51nm)
Grid35 (1549.32nm) Grid34 (1550.12nm)
Grid33 (1550.92nm) Grid32 (1551.72nm)
Grid27 (1555.75nm) Grid26 (1556.55nm)
Grid25 (1557.36nm) Grid24 (1558.17nm)
Grid23 (1558.98nm) Grid22 (1559.79nm)
Grid21 (1560.61nm) Grid20 (1561.42nm)
ハードウェア 概算質量3.0kg
外形寸法433(W) × 230(D) × 44(H) mm
(ラックマウント金具含まず)
ラックマウント専用ラックマウント金具標準装備
対向機器OPX-3016DW-AOPX-3016DW-B
OPX-3016DW-BOPX-3016DW-A
補足
※1
コネクターは、SPC, UPC, AdPC研磨などの低反射タイプのものをご使用ください。
※2
DSFファイバーと接続した場合、挿入損失が仕様値よりも増加する場合があります。
※3
OPX-3016DW-AとOPX-3016DW-Bを対向接続した場合の合計損失となります。
